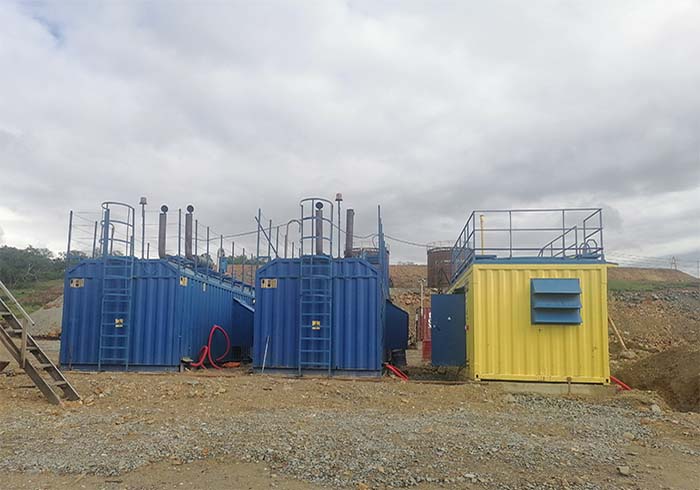

Высоковольтная электростанция ЭТРО мощностью 1 МВт с системой утилизацией тепла 1,2 МВт

Оборудование и услуги:

• Изготовление:
  1. АД1000-Т6300-3РБК  ЭТРО в контейнере "Север" - 1 шт.;
  2. Защитное распределительное устройство 6,3 кВ (ЗРУ 6,3кВ) в контейнере - 1 шт.
• ЗИП на 8000 м/часов работы;
• Доставка оборудования на объект
• Синхронизация ДГУ с существующими ДГУ в количестве 2 шт. общей мощностью 2 МВт, что решило задачу создания энергокомплекса мощностью 5 МВт
• Проведение шеф-монтажных и пусконаладочных работ АД1000-Т6300-3РБК и ЗРУ 6,3 кВ



АД 1000-Т6300-3РБК ЭТРО, входящая в состав уже существующего на объекте энергокомплекса,  изготовлена в соответствии с техническим заданием на изготовление и поставку дизельной тепловой электростанции, автоматизированной в объеме третьей степени автоматизации, контейнерного исполнения, единичной установленной электрической мощностью 1000 кВт (напряжение 6,3 кВ; частота 50 Гц), единичной установленной тепловой мощностью 1200 кВт, на базе двигателя Cummins, с системой утилизации тепла.


ДЭС мощностью 1000 кВт напряжением 6300 кВт в составе
• двигатель Cummins KTA50-G3 - четырехтактный, шестнадцатицилиндровый V-образный, с турбонаддувом и охлаждением наддувочного воздуха, водяного охлаждения.;
• генератор Leroy Somer LSA 52.2 L45;
• панель управления на базе микропроцессорного контроллера ComAp InteliSys NTC (с синхронизацией с имеющимися ДЭС на панелях управления Cummins РРС).
• блок контейнер «Север» по третьей степени автоматизации;
• система утилизации тепла;
• системы обогрева, вентиляции, газовыхлопа и прочее вспомогательное оборудование
предназначена для использования в качестве основного источника электро- и теплоснабжения потребителей.



Режим работы ДЭС - круглогодичный, непрерывный.



В данном проекте реализована конструкция с установкой выносного радиатора в дополнительном отсеке контейнера с ДГУ.





Защитное распределительное устройство 6,3 кВ изготовлено в отдельно стоящем контейнере:








В соответствии с ТЗ в данном проекте реализована система утилизации тепла (только УТА с обвязкой). Комбинированная выработка электроэнергии и тепла - это способ выработки электрической энергии, при котором полезно используется тепло, высвобождающееся в процессе выработки электроэнергии. Источником дополнительной энергии в дизельном генераторе служат выхлопные газы и охлаждающая жидкость.
Система утилизации тепла применяется в качестве вспомогательного технологического оборудования ДГУ и предназначена для нагрева воды в системе теплоснабжения или удовлетворения других потребностей Заказчика в тепловой энергии. За счет системы утилизации тепла ДГУ обеспечивается до 1200 кВт (1,03 Гкал/ч) потребности в тепловой энергии при 100% нагрузке на ДГУ.


На фото представлена фрагмент системы утилизации тепла охлаждающей жидкости:





Блок-контейнер "Север"  изготовлен в климатическом исполнении УХЛ, категория размещения I согласно ГОСТ 15150-69. Значение температуры воздуха при эксплуатации - от минус 50 град. С до плюс 40 град.С.
Климатическое исполнение блок-контейнеров должно обеспечивать эксплуатацию оборудования при параметрах окружающей среды, приведенных ниже:


Температура окружающего воздуха	минус 50 град.С - плюс 40 град. С
Относительная влажность воздуха	до 75% при +25 град.С
Запыленность воздуха	до 0,3 г/м3
Воздействие атмосферных осадков	дождь, снег, иней, роса и т.д.
Сейсмостойкость	9 баллов по MSK 64
Габаритные размеры контейнера - 12000мм х 3200мм х 3200мм.








Проведены шеф-монтажные и пусконаладочные работы дизельной электростанции АД1000-Т6300-3РБК (в том числе - проверка синхронизации с существующими ДГУ Cummins (панель РСС) и защитно-распределительного устройства 6,3 кВ (ЗРУ 6,3 кВ).




Энергокомплекс ЭТРО принят в эксплуатацию. Все работы выполнены полностью и  в срок, оговоренный в договоре.
